本產(chǎn)品符合國標(biāo)、行標(biāo)要求，執(zhí)行標(biāo)準(zhǔn)：Q/SL62-2012，有需要的請(qǐng)聯(lián)系客服

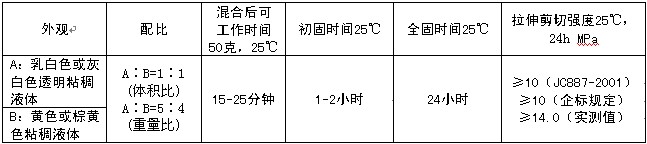

1 性能指標(biāo)
2 包裝、貯存及運(yùn)輸
1本品采用1kg/組鐵廳包裝。20kg為一箱。
2它應(yīng)貯存在的干燥、陰涼、通風(fēng)處，避陽光直射并遠(yuǎn)離熱源，在此條件下，原裝未開封的產(chǎn)品自生產(chǎn)日期算起其有效貯存期為兩年。
3 本品不含溶劑，按非危險(xiǎn)品貯存與運(yùn)輸。
3注意
1 施工時(shí)請(qǐng)帶防護(hù)手套；膠接后的石板，必須靜置疊放，兩兩石板之間應(yīng)留有一定的空隙，以免上下石材粘結(jié)在一起。
2 固化后固化物在陽光長期照射下會(huì)產(chǎn)生黃變，因而不適合淺色石材或者白色石材的填補(bǔ)和可見邊的粘接；
3 只有保證正確的混合比例，才能獲得理想的機(jī)械和化學(xué)性能，不正確的混合比例會(huì)導(dǎo)致不理想的固化效果；
4 粘接表面在施工前必須進(jìn)行清洗，表面光滑時(shí)應(yīng)進(jìn)行打磨打毛處理，以免影響粘接強(qiáng)度；
5 施工溫度不能低于5℃，冬天適當(dāng)加熱可加快固化速度和提高粘接強(qiáng)度；
6 調(diào)膠量不宜過多，要在可工作時(shí)間內(nèi)完成施工；調(diào)膠量越多，溫度越高，可使用時(shí)間越短，反之可使用時(shí)間越長；
7 膠出現(xiàn)過于粘稠或者凝膠現(xiàn)象，請(qǐng)停止使用；若出現(xiàn)分層現(xiàn)象，請(qǐng)分別將A、B攪拌均勻后再混合使用，并不影響產(chǎn)品質(zhì)量；
8 粘接、復(fù)邊時(shí)必須加壓固化，在膠沒有完全固化前不可移動(dòng)石材；
9 如膠液粘度過大時(shí)可加入3％的二甲苯、無水乙醇或丙酮稀釋，但加入溶劑后會(huì)使膠接強(qiáng)度降低；將板材進(jìn)行預(yù)熱后使用，以及將A、B膠液分別裝在容器內(nèi)放置于40一80℃水中加熱，來降低粘度，以提高膠液的滲透性；
10 膠接部位溢出的膠料在沒固化前可用小刮子去除并用布蘸少量酒精或丙酮進(jìn)行清洗；
