|
|
| 您現(xiàn)在的位置：世林膠業(yè)首頁 - 資訊大全 - 不同目數(shù)的砂布打磨金屬試片對膠粘劑的影響 |
| |
不同目數(shù)的砂布打磨金屬試片對膠粘劑的影響 |
|
| |
來源：世林膠業(yè) 發(fā)布時間：2021/1/15 9:55:13 瀏覽量： |
|
| |
|
|
| |
|
|
| |
用不同目數(shù)的砂布或砂紙對我們試驗中常用的鋁合金試片進行打磨，用同一種膠粘劑對這些打磨后的試片進行膠接，并在同樣實驗室溫度、濕度和同樣夾具加壓下做這個實驗。評價打磨粗細程度對膠接強度的影響。
既然要做這個測試，我們還要厘清砂紙的目是什么意思？
在砂紙或磨盤的編號中，經(jīng)常用“#”或“目”來表示粒度，如400#砂紙，其實就是400粒度的意思，目的定義：每平方英寸面積上的顆粒數(shù)，400目就是指每平方英寸面積上有400個顆粒！依次類推，也就是單位面積顆粒越多，顆粒就越細膩，打磨出來的表面也就越細膩平整。

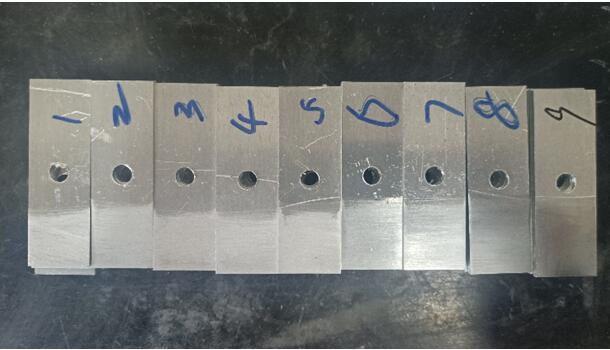

我們選取的砂布目數(shù)為：60、120、180、320、600、800、1200、1500、2000。我們分別按1-9給這個試片進行排序。1代表60目，2代表120目...，我們能從打磨痕跡看出，號數(shù)越大的，打磨越細膩，1500和2000目砂紙打磨的硬鋁試片基本能呈現(xiàn)出鏡面光澤。（下面的圖片拍攝可能是反光問題，不能看出差異，實物實際是很能看出來區(qū)別的，不信你試試，哈哈）
試片打磨之后，應(yīng)該是要將試片進行鉻酸陽極化或磷酸陽極化處理的，這對提高粘接強度有幫助，而本次試驗我們這里為了排除陽極化對試片的影響，直接丙酮除油除塵。涂膠、上膠接專用夾具....
等待膠粘劑固化.....這款膠需要23±2℃固化24小時
這個實驗?zāi)懿荒芎蜕现苣瞧z粘劑與表面粗糙度的關(guān)系能形成一定的驗證關(guān)系呢？

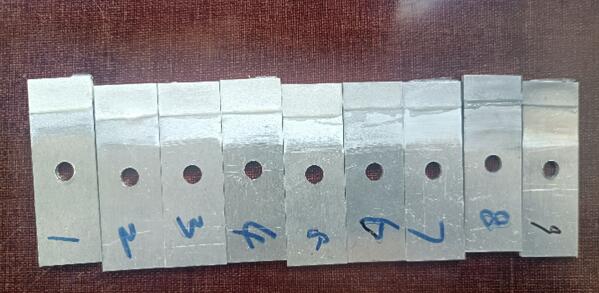

試片通過電子萬能試驗機做拉剪試驗后，形成的膠接面破壞情況來看，總體來講膠接面破壞大多是混合破壞形式，這種形式還是比較理想的。
不同目數(shù)砂紙打磨試片的剪切強度具體數(shù)據(jù)如下,MPa
通過這個數(shù)據(jù)，我們能比較直觀得出這樣的結(jié)論：砂布目數(shù)為60-120時打磨出來的試片，膠接強度更高。隨著砂布目數(shù)的提高，當(dāng)砂布選用1200及以上目數(shù)時，打磨出來的金屬表面十分細膩，強度也開始下降明顯。這些現(xiàn)象基本可以和之前的表面粗糙度形成一定的關(guān)聯(lián)。
當(dāng)然我們世林這邊選用的這款膠粘劑是一款牌號為XY304的雙組分強力環(huán)氧膠，這種膠對材料的浸潤性較好，粘接力本來就很強，對于陽極氧化、機械打磨還是簡單除油的基材表面膠接適應(yīng)性較強。正因為這個原因所以這次對比試驗我們選用了這款產(chǎn)品，得出的結(jié)論還是有一定說服力的。
所以，作為膠粘劑的使用者或者選用設(shè)計者需要考慮到不同粗糙度對膠粘劑本身強度的影響，最基礎(chǔ)的就是從加工設(shè)計方面就要著手，如果已經(jīng)零件已經(jīng)加工，那么我們要考慮的就是通過什么表面處理辦法能使強度有所提升。
|
|
|
|
